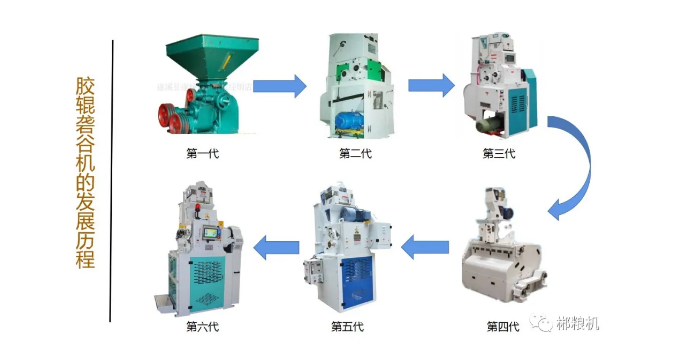

砻谷机长期以来都是我公司的主打产品之一,砻谷机的更新迭代是公司不断发展创新的一个缩影。经过数十年的潜心研发,从上世纪六七十年代的第一代手动紧辊砻谷机,到目前的第五代智能气动砻谷机、第六代智能变频砻谷机,每一代产品都凝聚了郴粮机人的智慧和汗水。

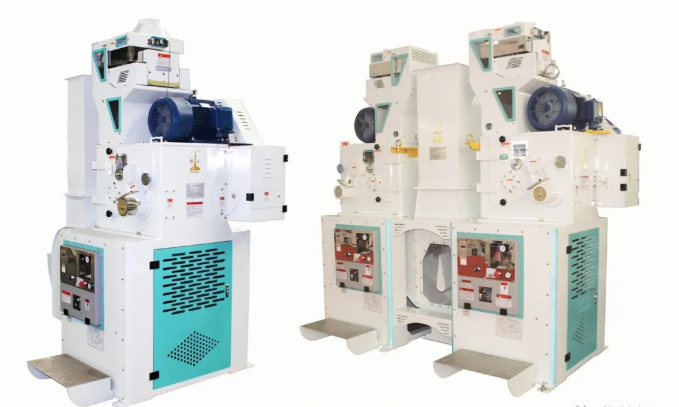

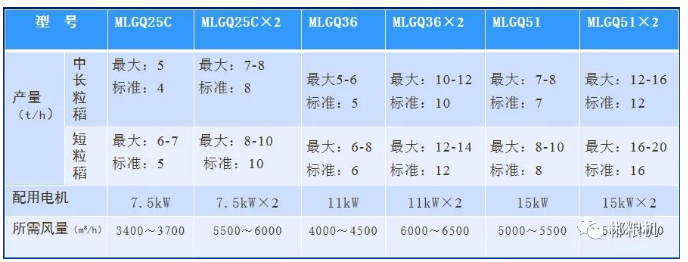

目前,主导市场的智能气动砻谷机为第五代砻谷机:MLGQ气动砻谷机、MLGQ双联气动砻谷机。
MLGQ智能气动砻谷机特 点:
●气动控制,气压松紧辊、料门由气动元件自动控制,辊间压力可由气压表直接线性调节;●采用振动强制进料,流量大且连续平稳,产量可数字化调节;采用长淌板加速整流,相比普通胶辊砻谷机脱壳率高5-8%,糙碎低1-2%。●采用双面齿形同步带传动,简化了传动系统,传动效率高,降低电耗。●谷壳分离装置采用国内传统的垂直吸风,操作直观简便。
MLGQ智能气动砻谷机创新点:
●增加辅助支承结构,提高了两胶辊轴的工作可靠性;●产品工艺性能指标先进,主要工艺指标超过国内外同类先进水平;●采用PLC自动控制系统,实现产量数字化控制,操作简单 直观;●通过优化胶辊的线速参数和冷却风道,延长了胶辊的使用寿命,降低了胶耗;●改善了壳糙分离效果,降低了大米加工过程中的损耗和能耗。
未来,第六代砻谷机——无人值守智能变频砻谷机将成为粮食加工企业紧跟智能制造步伐的必选!

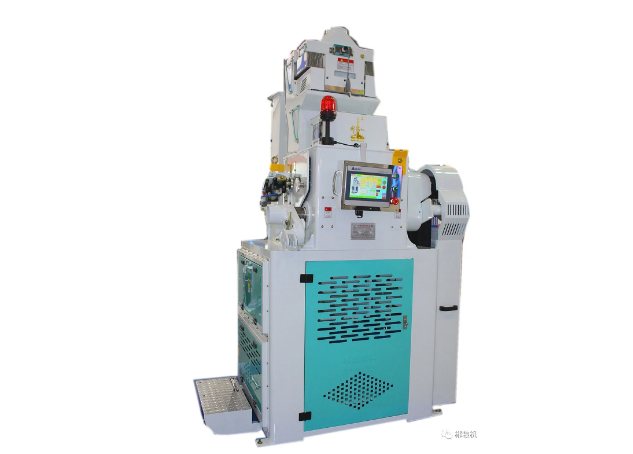

MLGD无人值守智能变频砻谷机创新点:
●智能化控制:整机采用最新双变频节能控制技术,快慢辊分别由双电机变频驱动并在工作中由智能系统自动切换,采用PLC自动控制系统,触摸屏人机界面对话,实时显示设备工作状态,无人值守。
●激光在线测距及红外线温控:利用激光测距仪在线测量快慢胶辊的实时直径大小,并根据设定程序进行速度交换及自动调频以获得最佳的线速度;增设红外线实时检测胶辊温升装置以保护胶辊,降低用户使用成本,提高经济效益。
●高效环保:具备辊间压力自动调节均衡装置;采用多楔带传动,传动效率高,噪音低至<82dB;采用振动强制进料,流量大且连续平稳,产量数字化调节;采用长淌板加速整流,相比普通胶辊砻谷机脱壳率高5-8%,糙碎低1-2% 。
MLGD无人值守智能变频砻谷机增效能力:
●胶辊轴采用三支承结构,提高设备使用的可靠性与稳定性。
●一键开机全程自动监控运行,无需人工值守。
●自动调节频率实时调整速度,适时自动快慢辊互换,保持脱壳率高效稳定。
●糙碎减少,胶耗降低,可为用户带来可观的经济效益。
干 货
砻谷机的工作原理及功能:
一对相向不等速旋转、在一定的工作压力胶辊使通过其中的稻谷产生搓撕脱壳。(胶辊砻谷机脱壳三要素:相向旋转、线速差、压力)胶辊砻谷机主要用于稻谷脱壳及稻壳与谷糙分离,但现阶段已逐步拓展到大黄米、小黄米、苦荞、高梁等小杂粮脱壳加工 。
物料通过淌板机构进入对辊在一定的压力下被带有弹性的橡胶辊夹持或抓住后,胶辊工作表面受压变形,颗粒本身也受压变形,因为快辊与慢辊的速度不一样,稻谷颗粒外壳与胶辊表面产生一定的摩擦力,从而对稻壳产生搓撕及研磨作用。达到脱壳(胶辊对稻谷)磨粉(铁辊对小麦)的目的。
搓撕长度、线速差及线速和与产量及糙碎的关系:

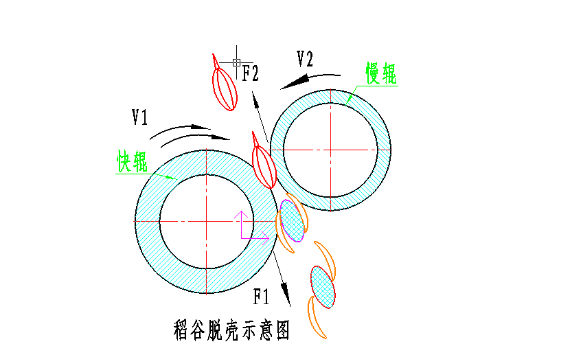

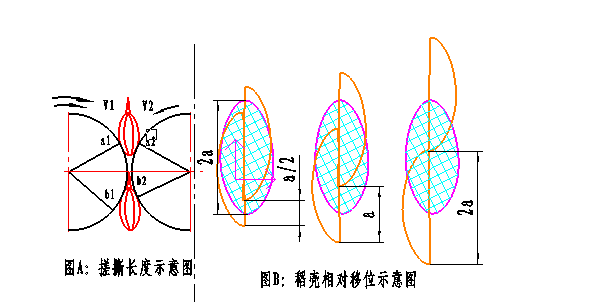

搓撕长度:如下图a,工作时稻谷在进入与脱离二胶辊时,与快辊的接触圆弧长为a1b1,与慢辊的接触圆弧长为a2b2,搓撕长度= A1b1- A2b2,搓撕长度是影响稻谷脱壳率的关键因素之一;如下图b;假设稻谷的长度为2a,左视图的搓撕长度只有a/2,中图的只有a(稻谷长度的一半),则稻谷尚且没完全脱开或者脱壳率很低,右图是的搓撕长度等于或稍大于2a,已达到完全脱壳的极限,一般8/5a即可,实际可以根据不稻品种的稻谷优选线速差;搓撕长度、线速差V快-V慢与脱壳率正相关,线速差过大,又会增加爆腰、糙碎率和胶耗,甚至引起胶辊起槽等副作用;线速和则与产量成正比,线速和大则产量大,一般应保持线速差与线速和的比值K=1.2最佳(线速差3m/s,线速和30m/s比较合适)。
各部分工作方式及作用
气动砻谷机包括5个主要构成部件:进料机构、砻谷室脱壳装置、传动及张紧机构、智能控制系统、风选装置。
★智能化的数字振动进料机构:
一是振动进料部分,利用高频(50次/秒钟)低幅(1.5~2.5mm)振动使稻谷厚度均匀的流入长淌板,保证在胶辊全长范围各处料层厚度一致。
二是长淌板部分,其作用有二;一是起加速作用,使物料达到进入胶辊的最佳速度,并使物料经加速后变薄,基本保持一层物料进辊。二是起整流作用,使稻谷沿长度方向大头向下整齐有序的排列进入胶辊,这既或提高脱壳率又降低了碎米率。

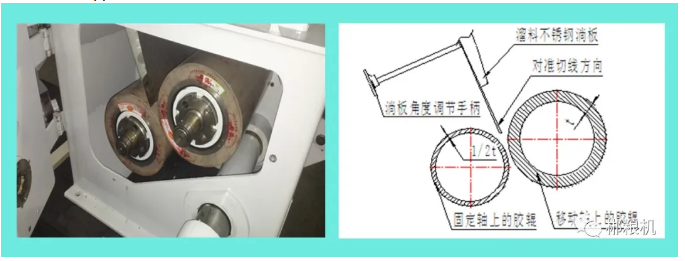

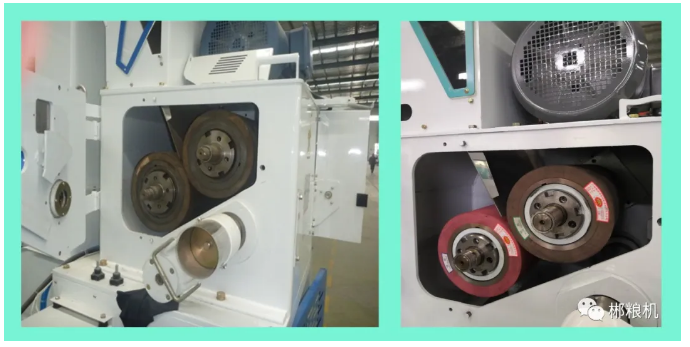

★先进可靠的砻谷室脱壳机构:
胶辊为消耗品,因在使用过程中,快慢辊的磨损速度不一样,在工作过程中需进行胶辊对速或快慢速度交换,胶辊的支撑刚性结构是影响机械性能及工艺性能的关键因素,系列气动砻谷机所采用的专利胶辊辅助支承结构,提高了两胶辊轴的工作可靠性。

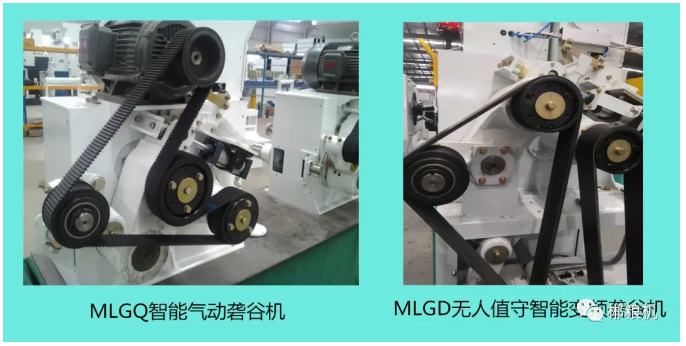

★创新型传动及张紧机构:
气动砻谷机:采用了同步带传动结构,同步带采用张紧轮弹簧张紧,这种结构噪音小,传动比稳定,皮带不打滑。
全自动变频砻谷机:采用了多楔带传动,传动效率高,噪音小(低于80dB)。

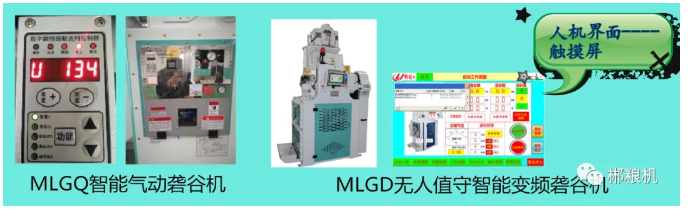

★智能控制系统:
MLGQ智能气动砻谷机:①、LOGO可编程控制器,内置自动化工作程序,主要控制各气缸的动作顺序及时间差。②、智能数字送料控制器:用于调节调节进料斗振幅的大小,以调节控制进机产量的大小。
MLGD无人值守智能变频砻谷机:采用控制器(含PLC)、人机界面、变频器、远程通讯模块、配有测距传感器(含测距装置)等组成智能控制系统,自动跟踪检测两个胶辊外径大小变化,根据控制器设定的速度运算程序、稻谷品种、胶辊材质等参数进行综合运算,分别实时调整固定胶辊与活动胶辊驱动电机频率和合辊压力,使快、慢辊两辊线速和、线速差保持恒定,在胶辊磨损过程中始终保持最佳的工艺效果。
郴粮机砻谷机系列产品获得国家专利23项,其中发明专利2项、实用新型专利16项、外观专利5项。荣获郴州市科技进步一等奖、荣获湖南省科技进步三等奖。2012年湖南省专家鉴定会上经过技术评定:达到国际先进水平。

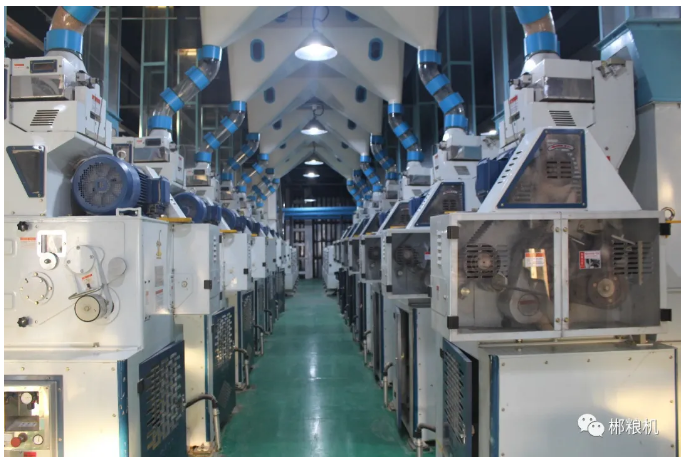

由我公司承建的黑龙江春华秋实粮油集团日处稻谷3000吨超大型成套项目装配 14 台郴粮机气动砻谷机

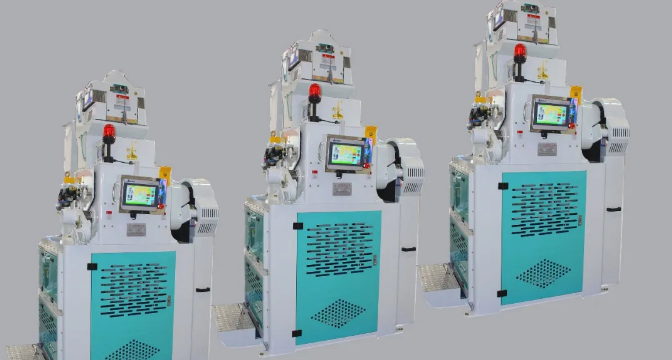

被围观的第六代

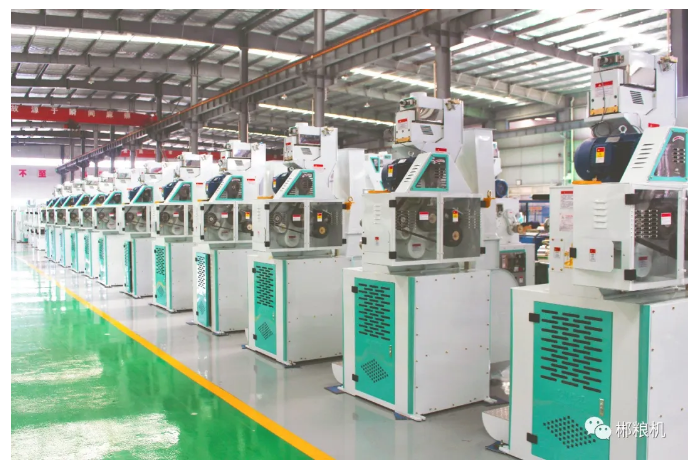

砻谷机成品库
