原料先进入立式烘干塔，粗物料直接落入烘干兼粉磨磨内，细物料通过烘干塔后由旋风筒收回和粗物料一同进磨。出磨物料再进行分选。热气体分两路分别进入立式烘干塔和磨机，并分别由排风机排出。
    烘干塔好比一个气流干燥机，物料在中间喂入，粗物料垂直下落，和高速气流进行逆流热交换，可降低1%～2％的水分。小于5mm的细物料被气流带走，进行顺流热交换，由于传热面积大，干燥速度快。这样总的入磨物料水分可从7％～8％降至4％，并且使物料得到了预热，从而减轻了磨内的烘干任务。

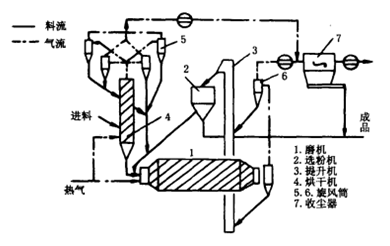

    下图为带烘干塔的粉磨系统：

    烘干塔是一个静止的设备，作为烘干容积看，比之磨机更为轻便，同时通风阻力也较磨机低，虽然只能起到预烘干作用，但和磨机配合使用，亦有可取之处。
    装设烘干塔还有利于经济的利用低温废气，干法窑尾有足够的废气可用于烘干原料。但是由于温度低、热焓小，所以单位生料需用的废气量大。对于小型磨顺利通过废气问题不大，对大型磨就会有困难，加设烘干塔就是解决问题的一个途径。
    将一部分热风先通到烘干塔对物料进行预烘干，那么进磨的热风量就可减少。这样一方面扩大了总喂料水分的允许范围，已于前述。另一方面，因为磨内风速降低，大大降低了通风阻力，烘干塔是中空的，阻力小，热风进烘干塔要比进磨机流体阻力小得多。
    当然在烘干塔中，热效率要差一些，出塔废气温度达150℃和出磨的80～90℃相比要高，故总的热风量要多一些。但是作为预烘干用的这部分热风，经预烘干后，废气温度很低，已起不到多少烘干作用了。如果这部分热风全部在磨内通过，当通过磨机后仓时，烘干作用小，而通风阻力大，浪费电能。
    所以总的来说，利用烘干塔作为预烘干，分别通风，总的通风电耗要低。
