在山东及河南省，玉米在收获时水分一般达到32%以上，对谷物烘干机的技术性能要求很高，一般干燥降水幅度往往要求达到18%以上。以往解决此类高水分玉米干燥的方法主要有多塔串联、二次干燥或高温强制干燥。多塔串联制造成本高，占地面积大，能耗高；二次干燥工序复杂，人力机械浪费大；高温强制干燥保证不了烘干后粮食的品质。通过对以上干燥方法及设备的研究分析，合理地计算和机构配置，设计了一种小型谷物烘干机。该机采用滚筒式干燥机的结构、热风对流式的干燥方法以及间歇式谷物干燥的工作方式，具有结构简单、使用方便以及干燥速度快等优点。
1 转筒式干燥机的结构及工作原理
1.1 结构

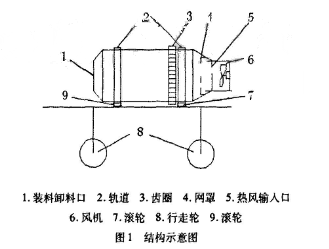

滚筒由1.5mm厚的不锈钢板加工而成（如图1所示），两端呈锥状并留有圆形孔。圆孔1作为装料和卸料口，圆孔2作为热风输入口，风机安装在一个直径较小的圆筒中。此圆筒插入到滚筒的圆孔约3cm，在滚筒的圆孔2内部安装一圆形不锈钢网罩，防止滚筒回转时谷物散落进装有风机的圆筒，同时又保证了热风能吹进滚筒。
1.2 工作原理
工作时，滚筒顺时针回转（进料时滚筒顺时针旋转），但装有风机的圆筒不旋转。滚筒外侧正中安装有圆环形齿圈，与滚筒焊为一体，它被小齿轮驱动用于带动滚筒回转。在滚筒外侧的两端安装有钢圈，用作滚筒回转的轨道。在滚筒内壁镶有纵向抄板，当滚筒回转时，滚筒底部的种子被抄板炒起，随着滚筒的回转，抄板中的种子渐渐均匀散落。处于均匀散落状态的种子受到热风的吹拂，使种子中的水分蒸发出来。出料时，滚筒逆时针旋转，谷物顺着导料板滑出。
