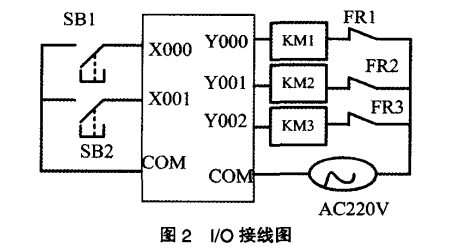

该组三段粮食输送机各段的电机分别由接触器KM1、KM2、KM3进行控制、为了防止皮带机上物料堆积过多．该控制电路必须满足一下条件：起动顺序是KM3一KT1(延时)一KM2一KT2(延时)一KM1；KM1一KT3(延时)一KM2一KM4(延时)一KM3。由图l可知，该控制电路使用了4个时间继电器KT1KT4：4个动断触点KT1KT4和中间继电器KA：其逻辑电路接线也较复杂，所以可靠性较差。2plc控制系统的设计2．1硬件设计图1可知．该粮食输送机控制装置的输入器件是起动按钮SBI和起动按钮SB2，输出器件则是接触器KM1、KM2、KM3。考虑本控制系统中实际用到的PLC的输入点数只有2店，输出点数只有3点，故选用FXOS一10MR一001型PLC。其I／O接线如图2。

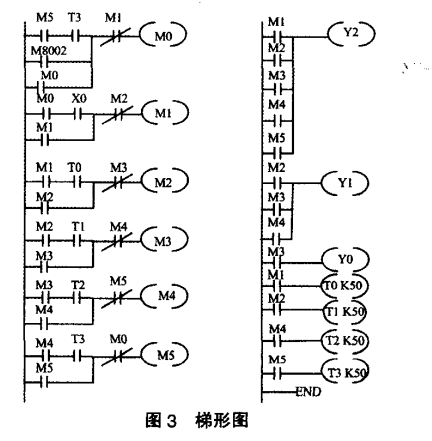

    软件设计本控制系统程序采用梯形图编程．如梯形图3。

    PLC的调试与安装采用编程器对PLC进行模拟调试。先检查程序是否有误，再用模拟开关代替原电路中的输人器件．反复检查程序能否满足现场实际控制的要求；确认无误后，才能把它装入控制柜中，按图2连接线路．最后通电运行成功，圆满完成项目设计。

    结束语采用PLC来控制三段粮食输送机后．使原控制电路的复杂连线和时间继电器等元件在其内部进行软件的软接线，极大的提高了设备的可靠性．减少故障的发生的频率现场安装和维修都很方便。只要把提供输入信号的按钮、限位开关、光电开关和无触点开关等元件与PLC的输入接口相联．把功率输出元件电磁阀、电磁铁和接触器等PLC的输出接口相联．就可安装完成.更多相关信息，还请您继续关注我们的官方网站，环球粮机网：http://www.worldlj.com
