公告信息：
蓖麻油是唯一以含羟基酸为主的商品油脂。蓖麻籽的主要产地为巴西、印度及前苏联，我国各省亦均有种植。蓖麻油中含大量的蓖麻酸(80%以上)，蓖麻油不能食用，但经济价值很高，是药用泻剂以及纺织、化工及轻工等部门助染剂、润滑剂、增塑剂、乳化剂、涂料、油漆、皂类及油墨等产品的生产原料。
蓖麻油是棕黄色的粘稠状植物油，其含有的一些杂质会影响它的使用价值，这些杂质主要包括游离脂肪酸、粘液质、蛋白质、树脂、色素等。因蓖麻油中磷脂含量较少（0.3%以下），故一般在精炼时不采用水化法，而是直接进行碱炼。
1精炼过程工艺流程图
蓖麻油精炼技术过程工艺流程图如图1所示。
2精炼过程

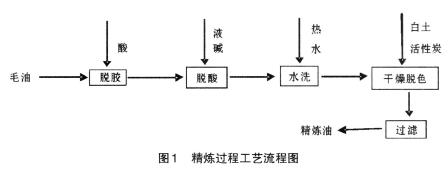

图1精炼过程工艺流程图
2.1脱胶工序
应用物理、物理化学或化学方法将毛油中的胶溶性杂质除的工艺过程称为脱胶。毛油属于胶体体系。其中的磷脂、蛋白质、黏液质及糖基甘油二酯等油脂胶溶性杂质不仅影响油脂的稳定性，而且影响油脂精炼和深加工的工艺效果。例如油脂在碱炼过程中，会促使乳化，增加操作困难，增大炼耗和辅助剂的耗用量，降低脱色效果。未脱胶的毛油无法进行物理精炼和脱臭操作。因此毛油精制必须首先脱除胶溶性杂质。
蓖麻油脱胶时采用的是超级脱胶工艺〔2〕。毛油边上料边升温，当温度达到80℃左右时加入油重1‰的85%磷酸搅拌5分钟充分混合后，立即加入提前准备好的80℃以上、油重4%的热水，停止搅拌静止120分钟，排放油脚后转入下个工序。
2.2脱酸工序
脱除游离脂肪酸的过程称之脱酸。游离脂肪酸存在于油脂中会导致油脂的物理化学稳定性削弱。因此油脂脱酸工序是精炼过程的中心工序，即用碱与油脂中的游离脂肪酸发生中和反应，使游离脂肪酸生成皂后排放出去，达到脱酸的目的。
2.2.1化学反应〔2〕
主反应：RCOOH+NaOH=RCOONa+H2O；
不完全中和：2RCOOH+NaOH=RCOOH.RCOONa+H2O
水解反应:2RCOONa+2H2O=RCOOH.RCOOH+2NaOH；
皂化反应:C3H5(COOR)3+3NaOH=C3H5(OH)3+3RCOONa
2.2.2影响脱酸过程的因素
2.2.2.1碱的用量和碱的浓度
碱的用量直接影响碱炼效果。碱量不足，游离脂肪酸中和不完全，其他杂质也不能被充分作用，皂膜不能很好地絮凝，致使分离困难，碱炼成品油质量差，收率低。用碱量过多，中性油被皂化而引起精炼损耗增大。因此，正确掌握用碱量尤为重要。
脱酸时，耗用的总碱量包括两个部分，一是用于中和游离脂肪酸的碱，通常称为理论碱，可通过计算求得。另一部分则是为了满足工艺要求而额外添加的碱，称之为超量碱。超碱量的确定，必须根据粗油品质、精油质量、精炼工艺和损耗等综合进行平衡。
碱炼时碱液浓度的选择受到多方面因素碱的影响，适宜的碱浓度需综合平衡诸多影响因素，通过小样试验来确定。
蓖麻籽油酸值超过6的较少，皂脚量不大，为避免生成稀薄松散皂脚，碱炼过程使用较高浓度碱液和一定超量是必要的。
2.2.2.2操作温度
操作温度是影响脱酸的重要因素，其主要影响体现在脱酸的初温、终温、升温速度等方面。
油脂被皂化的概率随操作温度的升高而增加，因此操作温度控制在工艺限制的低温下进行，避免中性油的皂化损失。
在中和反应过程中，为了避免转化成油/水型乳浊液，以致形成油-皂不易分离的现象，中和温度必须保持稳定和均匀。中和反应后，为了避免皂粒的胶溶和被吸附组分的解吸，加热到最终温度的速度愈快愈好。蓖麻油在脱酸时温度要调整到75℃～85℃后，加入预先配制好的碱液进行中和。反应过程中温度要保持80℃±2℃左右。
2.2.2.3混合与搅拌
混合搅拌作用的一方面是使碱滴分散变小，碱液的总面积增大，从而增加了碱液与游离脂肪酸的接触机会，加快反应速度，缩短碱炼过程，有利于精炼率的提高。另一方面是增进碱液与游离脂肪酸的相对运动，提高反应的速率，并使反应生成的皂膜尽快地脱离碱滴。但这一过程的混合或搅拌强度要温和些，以免在强烈混合下造成皂膜的过度分散而引起乳化现象。
蓖麻油的脱酸工序，全部碱液在10min～15min内一次加入完成，加完碱液继续搅拌10min～20min后停止搅拌。
2.2.2.4静止时间
静止时间对脱酸效果的影响主要体现在中性皂化损失和综合脱杂效果上。当其他条件相同时，油碱接触时间愈长，中性油被皂化的概率愈大。综合平衡中性油皂化损失的前提下，适当的延长脱酸操作时间，有利于其他杂质的脱除和油色的改善。在蓖麻油的脱酸工序中，静止沉淀时间为4～5小时，待油皂分离后，排放皂脚，转入下一工序。
2.3水洗工序
水洗过程中影响洗涤效果的因素有温度、水质、水量、搅拌等。操作温度（油温、水温）低、水量少、搅拌不恰当，都将增大洗涤损耗和影响洗涤效果。蓖麻油水洗工序，皂脚排放完后，搅拌加热油温到85℃～90℃后用同油温的热水进行洗涤。洗涤1～2次，搅拌（30r/min左右）3min～5min，每次用水量为油重的15%～20%，每次加水后，沉淀30min～50min后放出洗涤废水。
2.4干燥脱色工序
油脂在高温下长时间接触空气易氧化变质，引起过氧化值升高，并产生较稳定的氧化色素，因此必须在真空条件下进行干燥脱色。
碱炼后的蓖麻油充分水洗后，在加热真空条件下进行干燥。干燥温度达到105℃～110℃，真空度达到0.08Mpa～0.094Mpa时，即为干燥合格,不停搅拌转入脱色工序。
蓖麻油籽油，一般情况下色泽较浅。碱炼干燥的蓖麻油，在较高温度下氧化后有较重的红色。因此采用，在真空条件下用干燥的酸性白土、活性炭进行脱色，脱色温度为100℃～110℃，真空度达到0.08Mpa～0.094Mpa，在规定操作温度的时间为20min左右。脱色完毕后冷却至70℃～80℃进行过滤，即成精炼蓖麻油。
2.5脱臭工序
一般精炼蓖麻油不进行脱臭，若产品质量未达到质量标准则可考虑脱臭。脱臭时由于蓖麻油中蓖麻酸的特性，要求脱臭温度不宜过高，而对真空度的要求很高。一般脱臭温度控制在140℃～160℃，绝对压0.67Kpa以下，脱臭时间4h～6h。脱臭后冷却至70℃～80℃后放出即为脱臭油。若在脱臭过程中加入少量的柠檬酸，可提高油脂的氧化稳定性。用量为油重的0.02%，浓度为5%，可在脱臭开始时加入。
3结束语
蓖麻油具有一系列优良特性，如448℃高温下不燃烧-10℃低温下不凝固，它可以代替煤和石油来制造很多产品。现在世界上利用蓖麻油可生产出400多种衍生物，2000多项系列产品，它不仅是机械航空、医药、轻纺的重要原料，还广泛应用到国民经济诸多领域。蓖麻籽油的深加工固然是化工行业的责任，但它美好的应用前景，也在要求油脂行业继续推进蓖麻籽加工技术不断发展与进步。
