公告信息：
1样品制备及实验方法
1．1膨润土活化
样品取自WF、LX、LY三地，样品于活化前湿法筛分提纯。用水充分浸泡后，在高速分散机中将矿浆搅拌5min，用325目标准筛筛分；筛下产品脱水后，放入110℃电热鼓风箱中干燥，最后用磨粉至过200目。
活化实验在恒温水浴箱中加热进行。在300mL的玻璃烧杯中，每次加人试验样品量为509，用HCl活化，液固比为3：l，活化时用玻璃棒每隔8min搅拌一次，用布氏漏斗真空过滤洗涤至pH值为4．5，活化样品在110℃用恒温烘箱烘干，磨粉至过200目。
活化WF土(5％HCl，4h)和LX土(15％HCl，6h)是通过提高活化温度来加深活化程度，而活化LY土(5％HCl，95℃)是通过延长活化时间来加深活化程度。
1．2蒙脱石含量的测定
用吸蓝量换算蒙脱石含量，蒙脱石含量=(吸蓝量／0．442)×100％。膨润土分散于水溶液中具有吸附亚甲基蓝的能力，吸附亚甲基蓝的量称为吸蓝量，以1009试样吸附亚甲基蓝的克数表示，膨润土中蒙脱石含量越高，吸蓝量越高。吸蓝量=[(矿×0．0029)／刎×100(g亚甲基蓝／1009土)，职mL)是消耗亚甲基蓝的体积，0．0029即为0．2％亚甲基蓝试液，脚为试样质量(g)。
1．3活性白土化学成分的测定
(1)SiO，的测定。
称取0．59试样，精确至0．00019，置于已装有49NaOH的银坩埚中，加盖，置于高温炉中，从低温开始逐渐升温至650～700℃，并在此温度下保持12～20min。将坩埚及盖置于蒸发皿中，加40mL盐酸(1+1)，在水浴上加热至熔快完全溶解。以少量水冲洗坩埚及盖，将蒸发皿置于水浴上蒸发至干，其间不断用平头玻璃棒捣碎所析出的盐类成粉末状。
然后将蒸发皿置于烘箱内，于110℃烘干1h，取出瓷皿，稍冷，加5mL盐酸，放置5min，加入20mL热水，煮沸，搅拌使盐类溶解，用中速定量滤纸过滤，用洗净烧杯承接滤液，以热盐酸(5+95)洗涤皿壁及沉淀3～5遍，继续用热水洗至无氯离子(用1％硝酸银溶液检验)。将沉淀和滤纸一并移入已恒重称量的瓷坩埚中，在沉淀上滴2滴硫酸(1+1)，在电热板上低温烘干，然后移人高温炉中，逐渐升高温度，使滤纸充分灰化，最后于1050～1100℃灼烧1h，取出坩埚，置于干燥器中冷却至室温，称量。两次称量结果之差为二氧化硅的量。
(2)A120，的测定。
将二氧化硅滤液定容至500mL的容量瓶中，吸取滤液25．0mL，置于250mL锥形瓶中，加入50mL水，加入10mLEDTA溶液(0．02mol／L，此溶液每毫升约相当试样中含氧化铝2％)，其量应足以使溶液中铝离子完全络合，并过量5mL左右。滴加2滴对硝基酚指示剂溶液(0．1％)。加热至近沸。用氨水(1+1)中和至溶液刚呈现黄色，再滴加盐酸(1+1)至溶液恰好褪色。加入10mL乙酸一乙酸铵缓冲溶液(pH值=4．5)，加热煮沸5min，取下待试液温度为80～90℃时，加入6滴PAN指示剂溶液(0．1％)，用铜标准溶液(0．01mol／L)滴定至紫红色为第一终点(不记取读数)。加入1．59氟化钠，加热煮沸5min，取下待试液温度为80～90℃时，用铜标准溶液(0．01mol／L)滴定至试液由黄色变为稳定的紫红色或紫蓝色为终点。记录第二次滴定所消耗的铜标准溶液的毫升数。
试样中氧化铝的百分含量按下式计算：
式中，y为第二次滴定时所消耗铜标准溶液的体积，mL；5．098×lO_4为lmL铜标准溶液(0．010mol／L)相当于氧化铝的量g；仞为试样质量g。(3)MgO的测定。
用原子吸收分光光度计法测定。
1．4脱色力的测定
在相同测试条件下，选择脱色力适中的标准土，与试样对同一菜油介质进行脱色，在脱色效果相同的情况下，标准土用样量缈．与试样用样量贩之比，乘以标准土的脱色力值。即：试样脱色力=标准土脱色力×形／％。标准土取自浙江仇山，脱色力为154。
2实验结果与分析
2．1活化过程中蒙脱石含量变化与脱色力的关系

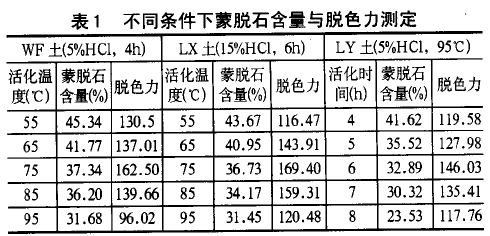

测定三种土不同活化程度的吸蓝量、脱色力，并由吸蓝量换算蒙脱石的含量，进行比较分析(见表1)。
由上表可知，三种土随着活化程度的加深，脱色力先增大后减小，在这个过程中，蒙脱石含量一直下降，说明蒙脱石晶体结构不断遭到破坏。从三种土的活化情况看，在蒙脱石含量为33％～37％之间时，即蒙脱石晶体结构遭到适当破坏时，脱色力达到最大值。
2．2酸化过程蒙脱石化学成分的变化与脱色力的关系
随着酸化程度的加深，蒙脱石中化学成分发生了变化。通过对活化后活性白土化学成分及脱色力的测试，讨论金属阳离子溶出对脱色力的影响。由于蒙脱石晶体结构是两层硅氧四面体夹一层铝氧八面体，硅在酸化过程中不会溶出，而且随着层间和八面体位金属阳离子的溶出，硅的含量在相对增加，而八面体的铝离子随着活化程度加深会不断溶出，铝离子的含量不断减小，所以用晶体结构中硅铝含量比来表示活化程度。

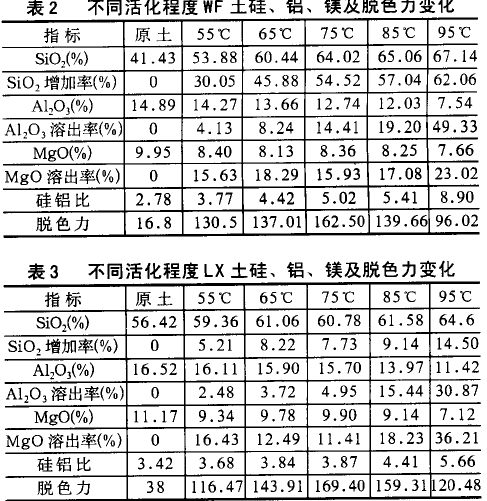

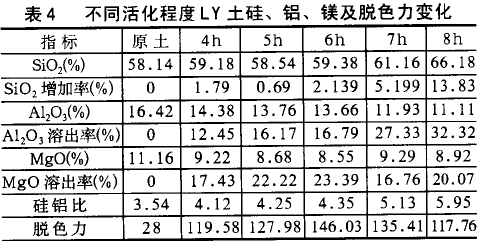

由表2～4可以分析得到：通过测定活化过程中硅、铝、镁成分可以看出，在活化初期，镁离子溶出要快于铝离子，铝离子溶出比较慢，说明类质同象取代铝离子的镁离子较易从铝氧八面体中溶出；在脱色力达到最大值之前，铝的溶出缓慢，当脱色力达到最大值后，继续活化，铝的溶出率大幅度增加，说明铝氧八面体中铝大量溶出，八面体结构遭到严重破坏，此时脱色力开始下降。通过三地膨润土活化过程硅铝比变化与脱色力关系可以看出，当硅铝比在范围3．8～5．0之问时，即蒙脱石晶体结构遭到适当破坏时，脱色力达到最大值。
3结论
活性白土脱色力与蒙脱石晶体破坏程度有很大关系。随着恬化程度的加深，脱色力先增大后减小，蒙脱石含量一直下降，说明活化过程是蒙脱石结构不断遭到破坏的过程；在脱色力达到最大值之前，八面体中类质同象取代铝离子的镁离子溶出要快于铝离子，铝的溶出缓慢，当脱色力达到最大值后，继续活化，铝的溶出率大幅度增加，铝氧八面体结构遭到严重破坏，此时脱色力开始下降；从三种土的活化情况看，在蒙脱石含量为33％～37％之间，硅铝比在范围3．8～5．0之间，即蒙脱石晶体结构遭到适当破坏时，脱色力达到最大值。
