管式离心机转鼓直径小,转速高,一般为16000r/min,分离因数大,可达50000,为普通离心机的8~24倍。因此分离强度高,可用于液一液分离和微粒较小的悬浮液的澄清。表2为GF-105型和GF-150型管式离心机的技术规格。
二、管式离心机的结构及操作
离心机的转鼓由三部分组成,顶盖、带空心轴的底盖和管状转筒。在固定的机壳2内装有管状转鼓4。通常转鼓悬挂于离心机上端的挠性驱动轴7上,下部由底盖形成中空轴并置于机壳底部的导向轴衬内心机的外壳是转鼓的保护罩,同时又是机架的一部分,其下部有进料口。上部两侧有重液相和轻液相出口。用于澄清操作的GQ型离心机的顶盖只有一个液相出口,其他结构与GF型相同(即把GF型的重液相出口堵塞,便可用于澄清操作)。
操作时,待处理的物料在一定压力(3×104Pa左右)下由进料管经底部空心轴进入鼓底,靠圆形折转挡板1分布于鼓的四周。为使液体不脱离鼓壁,在鼓内设有十字形挡板3,液体在鼓内由挡板被加速到转鼓速度,在离心力场下,浮浊液(或悬浮液)沿轴向上流动的过程中被分层成轻液相和重液相(或液相和固相)。并通过上方环状溢流口排出。改变转鼓上瑞环状隔盘8的内径可调节重液相和轻液相的分层界面。处理悬浮液时,可将管式离心机的重液口关闭,只留有中央轻液溢流口,则固体在离心力场下沉积干鼓壁上,达到一定数量后,停机以人工清除。
物料在离心机中所受到的离心力为:
Fp—物料所受到的离心力,N
m—物料质量,kg;
g—重力加速度,m/s2;
r—转鼓半径,m;
vT—圆周线速度,m/s;
vT=2πrn/60
n—转鼓转速,r/min。
上式可写成:可以看出,增加转速来增大离心力比增加转鼓直径更有效,这也就是管式离心机的理论基础。

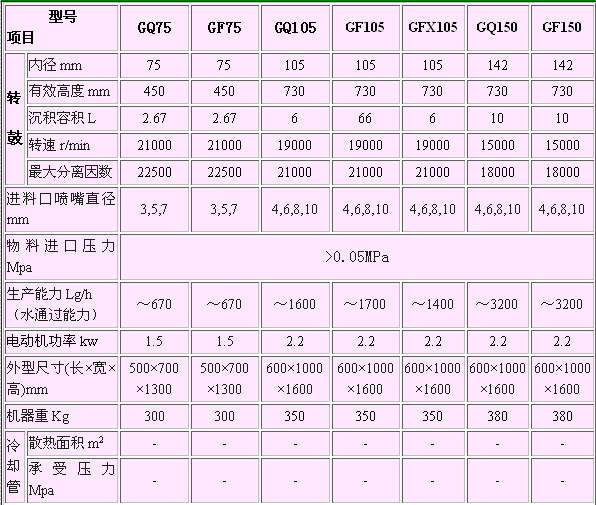

-管式离心机技术参数
