在设计过程中，我们对已经建成的轻钢结构屋面进行了调查，发现均存在不同程度的漏水现象。本文针对屋面漏水原因进行具体分析，并提出解决方案。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
1轻钢结构屋面形式
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
屋面作为建筑最上层的承重结构和围护结构，在整个建筑中发挥着至关重要的作用。其主要作用是能够抵抗风、雨、雪的侵袭以及太阳的辐射，并承受屋顶的自重和屋顶上的风荷载、雪荷载以及屋面上人的荷载。轻钢结构屋顶根据所用材料大致有彩色压型钢板、彩色钢板夹芯板、多彩油毡瓦、各种轻质屋面板、GRC板、金属拱形波纹屋面板、复合压型钢板等多种类型⋯。轻钢结构屋面及墙面材料主要选用彩色压型板或彩色钢板夹芯板。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
2屋面板的连接形式
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
屋面板在连接上分为长向连接和侧向连接两种。长向连接主要是搭接，即上坡板压下坡板，搭接处设置专用防水密封胶加固定专用压条，而侧向连接的方式目前主要有以下3种。

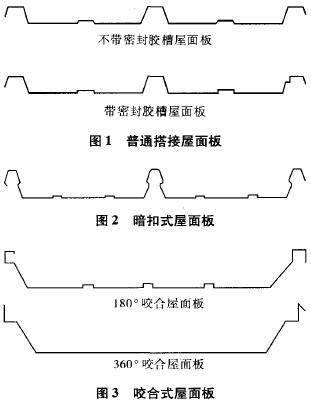

(1)普通搭接。普通搭接又分为带密封胶槽和不带密封胶槽两种，其屋面板见图1。
(2)暗扣式连接。屋面板见图2。
(3)咬合式连接。咬合式屋面板又分为180。咬合和360。咬合，如图3所示。
3屋面维护系统各部位漏水原因及解决方案
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
3．1屋脊部位
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
屋脊处波峰太高，屋脊盖板无法保证防水；纵向搭接不放胶泥或硅胶，形成缝隙而漏水；屋脊盖板纵向搭接用铆钉连接，热胀冷缩强度不够而拉断铆钉，形成漏水；屋脊盖板与屋面板之间不敷设堵头，或堵头放置不规范而脱落形成漏水。解决方案：屋脊板、高低跨相交处的泛水板与屋面彩色压型钢板的连接采用搭接连接，搭接长度不宜小于200mm，搭接部位应设置挡水板和堵头，或设置防水堵头材料，屋脊板之间搭接部位的连接件间距不宜大于50mm。彩钢屋面在靠近屋脊处，施工时将钢板向上翻起30mm，能有效防止雨水从接口处进入室内而造成的渗漏。泡沫堵头用屋脊盖板压紧，填塞盖板和彩钢压型板之间的空隙。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
3．2采光板部位
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
采光板板型与屋面板板型不吻合，采光板两侧波峰高于屋面板，安装后，由于采光板与彩钢屋面压型板的热膨胀系数不一致，密封过严形成采光板内外气压差，毛细水从采光板两侧缝隙进入屋面内部漏水；采光板纵向搭接长度不够，且胶泥老化失去粘性；纵向胶泥脱落；采光板和彩钢板之间为刚性搭接，中间的缝隙未密封。解决方案：防水螺钉施打在波峰上部；在设计中，应选择采光板的厚度、刚度与彩钢板的厚度、刚度协调，使两板波形一致，注意两板的搭接长度与接缝的密封。在满足采光、檩条的要求条件下，尽可能减小采光板的厚度，避免出现由于采光板多层搭接，造成搭接口空隙过大而导致渗漏发生。采光板处的收边板应与采光板密封牢固，纵向两侧胶泥要加宽，并铺设波峰上部，防止毛细水渗入。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
3．3屋面开孔部位
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
开孔未按设计节点进行防水处理，钢堵头放置未敷设防水胶泥和硅胶；开孔四周预留范围较小，雨水流淌不畅，容易积水；开孑L内部四周未加结构件，形成低凹积水；开孑L四周包边搭接未进行防水处理；防水施工存在阻水现象，形成积水。解决方案：按设计图纸施工并严格施工工序，铺设胶泥、硅胶；开孑L四周预留范围必须满足排水要求；墙面、屋面开孑L后必须进行防水处理；后增围护开孔尽量要增设檩条或角钢结构，减小围护变形；防水施工安装必须严密、平整，使水流顺畅。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
3．4山墙泛水[]
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
屋面泛水部位也是防水薄弱部位，处理不好就会造成渗漏。应注意山墙泛水材料的选择，搭接长度(搭接长度不宜小于200mm)，以及女儿墙顶的收边，如图4所示。
3．5天沟部位
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油

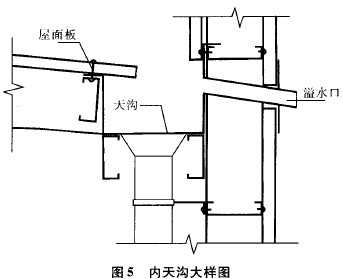

该部位漏水的主要原因是：内天沟焊接接头存在缝隙，容易形成渗水；天沟和雨水管管径设计过小，与厂房坡长不匹配；天沟端部没有做封水板；屋面板外伸人天沟长度不足，水会倒流人厂房内部。解决方案：挑出屋面板的长度，应超过天沟内壁50mm以上；适当加大天沟的深度，让天沟雨水不超过搭接缝；屋面板端头用彩钢板封包，并做出滴水。如图5所示
3．6砖墙与轻钢屋面连接部位
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
该部位容易形成漏水隐患，屋面板与水泥墙面结合处漏水，主要原因是应力不同而引起硅酮胶与粘接面开裂而漏水。解决方案：为防止温度变形，采用两次收边连接处理，见图6。与砖墙连接时，收边应有一定角度，并完全密封；收边间应预打密封胶。
4屋面维护系统漏水其他原因分析
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
4．1设计方面
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
(1)《门式刚架轻型房屋钢结构技术规程》(CECS102：2002)规定：门式刚架轻型房屋屋面坡度宜取1／8～1／20，在雨水较多的地区宜取其中的较大值，南方地区屋面坡度不宜小于5％。在实际设计工程中，建设单位为节省资金或者其他原因要求尽量减小屋面坡度，设计单位又往往死搬硬套规定，不考虑实际情况，导致很多工程屋面坡度过小，造成屋面雨水不能及时排到天沟，使得屋面积水，造成屋面渗水现象。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
(2)落水管数量不足，雨水沿天沟流动距离远，时间长，造成壅水；墙面外板上部未增设L型收边件，造成天沟内侧漏水隐患。屋面雨水系统未按规范设置溢流措施，雨水强度超过雨水系统排放能力时就会超过搭接缝，甚至漫上屋面，造成事故。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
(3)规范规定构件变形控制值，檩条挠度L／180，屋面梁挠度L／180(式中L为受弯构件的跨度)。若屋面檩条截面设计太小、间距过大，在风荷载作用下檩条和压型板变形就会过大，变形所产生的凹陷部位容易出现积水。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
4．2材料选取方面
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
(1)选用的材料质量差，如雨水管材选用塑料管材，因其强度差，易老化。
(2)采光板和屋面彩板的板型选用不合适。如波峰太小，侧向搭接就少，不利于排水。
(3)围护的彩板过薄，经使用一段时间后，因雨水的腐蚀或受温度的影响而变形，从而造成板之间
缝隙的增大而漏水。
(4)压型板基板镀锌层质量不好，涂层太薄，导致压型板使用寿命短，因长期日晒老化和锈蚀损坏而导致漏水。
(5)自攻螺丝胶垫质量太差引起的开裂，玻璃密封胶或硅酮耐候胶因固化后的龟裂、僵硬等而导致漏水。
(6)扣板明显变形，相邻两板的板高、间距均不同，扣板拉钉未采用防水拉钉或防水密封胶密封覆盖。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
4．3施工方面
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
(1)施工中对屋面围护不注意保护，随意踩踏，破坏了屋面的平整度甚至出现裂纹，密封胶未打到量，位置设置不正确，拉铆钉过多，并且未进行防水处理。
(2)天沟不进行防腐。有些施工单位的天沟防腐只是刷防锈漆或者沥青漆，使用一段时间后，天沟腐蚀严重。
(3)屋面板存在搭接问题。虽然在搭接处采用了聚氨酯密封胶和缝合钉等处理，安装往往很难达到设计理论标准，导致漏雨。
(4)天沟横向没有坡度。制作时应留一定坡度，坡度不小于0．5％。
(5)关键节点部位施工马虎。女儿墙等根部阴角没有按规定做成圆弧或圆弧太小，卷材端边收头密封不严，上口白铁皮变形，固定点稀少加之密封材料封口不好。伸出屋面的管道的根部堵洞不严，管道四周找平层没有高出附近找平层，防水层泛水高度不够。保温层施工遇雨，排气槽堵塞，排气孔设置不合理，造成保温层长期浸水。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
4．4使用方面
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
(1)房屋在使用过程中随意增加荷载，导致屋面板变形。特别是在屋面檩条上随意增加荷载，檩条变形，导致屋面积水、积雪。
(2)雨水篦积污较多，存在阻水。
(3)防水胶、密封胶老化，使用过程中缺少必要维护。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
4．5解决方案
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
(1)设计人员应严格按照规范设计，不得因为节省造价而随意降低设计指标，设计人员应多去施工现场，结合实际情况进行设计。
(2)设计人员应根据实际情况做出详细合理的节点大样，不能盲目套用标准图集上的节点。在设计屋面檩条的时候，应该保守一点，不要为了节省钢材而降低檩条的高度。檩条高度高一点，有利于防漏。
(3)屋面板应采用防水性能较好的板型。根据市场调查，760型现场复合板、475型彩钢板、675型彩钢板，咬合360。至少180。，几乎没有漏水现象，虽然这几种板型安装比较繁琐，但使用效果良好。
(4)屋面防水材料的选择，应选用质量信得过的厂家。由于金属屋面板的材料特性，应选用适合于金属板屋面的防水材料，如具有较高的粘结强度、好的追随性，以及耐候性极佳的丁基橡胶防水密封粘接带，作为金属板屋面的配套防水材料。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
5结束语
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
在实际工程中，采取上述措施进行构造处理，能取得良好的防水效果。如陕西安康某油脂公司的小包装车间，轻钢结构，总长为52．4m，跨度为l8．5m。在设计中，屋面板采用750型彩钢板，0．6mm厚，收边采用0．6mm厚彩钢板，天沟采用2．5mm厚钢板。通过在设计、选材、施工、使用中采取以上措施，防水效果良好，未有渗漏现象发生。
中国油脂杂志、中国油脂网www.chinaoils.cn、油脂设备；粮油机械；花生油；菜籽油；棕榈油
造成轻钢结构屋面维护系统漏水的因素有很多，要想从根本上解决问题，首先设计初期必须认真对待，确定合理的设计方案，做好一头(防水层的收头)，二缝(变形缝、分格缝)，三口(水落口、出人口、檐口)和四根(女儿墙根、设备根、管道根、烟囱根)等泛水部位的细部构造处理；设计完善，安装到位，构造合理，使用得当，服务跟进；从施工上制定维护系统防水施工专项方案，各个专业相互协调配合，这样才能确保轻钢结构屋面维护系统滴水不漏。总之，无论采用何种形式安装，只要按照一定的施工工艺和有关规定进行，就可以减少或避免漏水问题的发生。
