粮食储备库扦样器 全自动散粮扦样机 多功能扦样机

发布时间:2018-12-07 09:09:25

公司名称:河北伟业输送机械有限公司

联  系  人:点击留言,查看联系方式!

联系电话:点击留言,查看联系方式!

分       类:粮油检验化验仪器设备/扦样器

进入店铺我要留言

详情信息

随着市场经济的快速发展,近年来粮食散装运输已越来越多,当前粮食扦样存在诸多问题,如工作繁重、重复劳动频繁、人力配备过多、扦样对象有限等等。扦样是对保证粮食公平交易以及控制储藏加工的生产的重要过程,对保证其品质有着重要意义。近年来,随着粮食生产走向规模化的发展,粮食的质量检验工作日益得到重视。随着企业竞争的日益激烈,降低成本、提高工作效率是增强竞争能力的重要手段。储粮企业“扦样难”的问题日显突出,迫切要求推出一种新型扦样设备来解决这些难题,这就要求新型设备具备一定的自动化和智能化自动扦样机的使用也日益普遍。与手动扦样器相比,自动扦样机既缩短扦样时间、操作简便,又节省人力、还可减少安全隐患。

自动扦样机针对粮食、饲料等行业,原粮人工扦样存在效率低、劳动强度大、不安全等因素,采用塔吊工作原理,设计出粮食扦样机来取代人工取样.实践表明,粮食扦样机具有取样效率高,劳动强度低,安全性好等优点,能较好地满足生产需要
一、适用范围

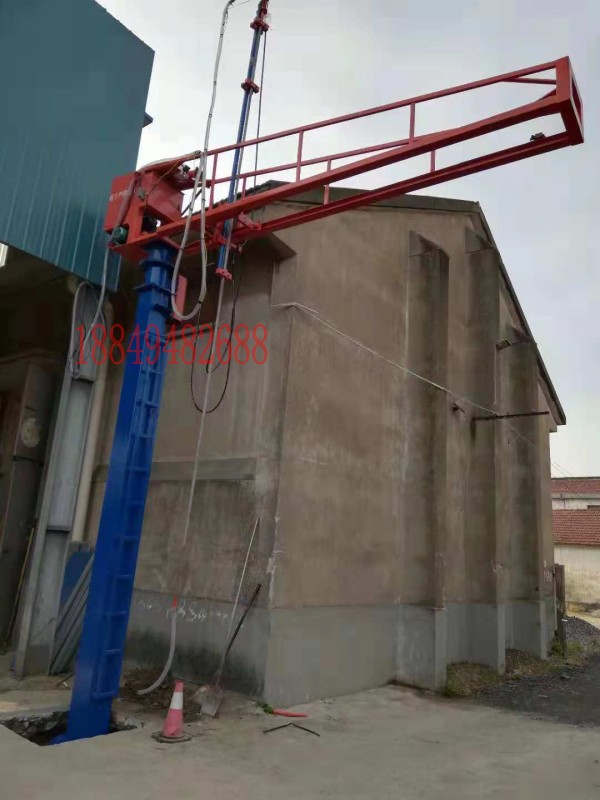

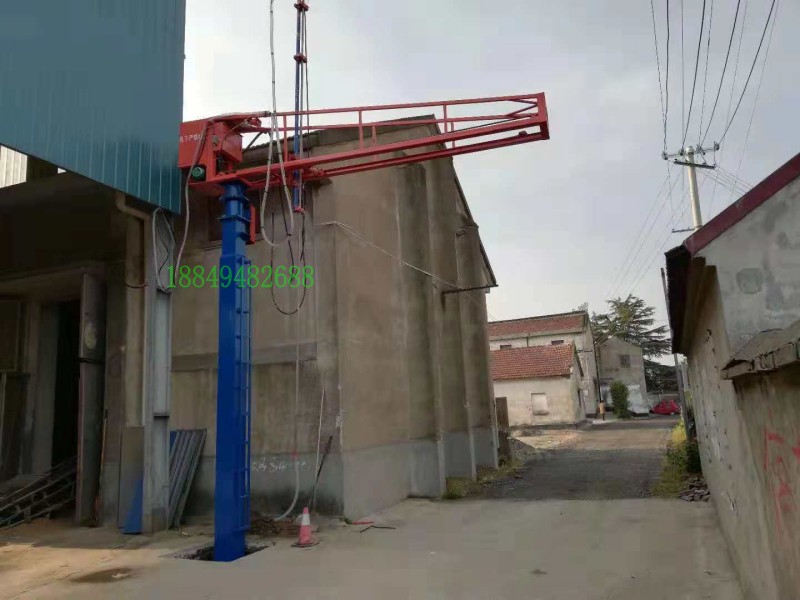

WY型固定式粮食扦样机是专门为实现车载包装粮食、散粮无盖运输车的自动扦样而设计制造的,主体结构如图所示,它的工作机构可沿z轴旋转的以及沿X轴移动。以上两个动作全是自动化。整机系统刚性好,调节和维修方便。是车载粮食抽样检验检测的关键设备。

二、主要性能指标
1、旋转臂长(沿X轴) 5000mm(可根据用户要求制作)
2、扦样杆长(沿Z轴) 4500mm(可根据用户要求制作)
3、摆动角度 0~270°
4、遥控开关控制板电源380V
5、遥控器电池型号 9伏电池
6、旋转电机 380V 0.55kw
7、扦样小车移动电机 380V 0.75kw
8、扦样杆升降电机 380V 0.55kw

9、主柱升降液压电机 380V  3kw

10、吸粮器  380V  2.2kw

三、结构工作原理
WY型固定式粮食扦样机由两部分组成,机械装置,电控系统。
   1、机械装置
  机械装置主要由扦样小车,旋转臂和立柱三大部分组成,如图所示,能实现三坐标运动。旋转臂的旋转和扦样小车的前后移动及扦样杆上下移动都有电动动力来实现。
  2、电控系统,如附图示
   电控系统由电机主回路和按钮式组成。

四、设备运输与安装
  1、设备运输
WY型固定式粮食扦样机运输前将扦样小车移到靠近立柱部位,扦样杆移动最低位置。运输中注意设备与人的安全。
  2、设备安装
  安装时将立柱下面法兰螺栓孔与地脚螺栓对齐,扭紧螺母即时,同时注意旋转臂的旋转空间是否够用。(附地基安装)
  机械安装后,将吸粮管与微型吸粮器管接上。

五、工作原理
  1、旋转臂的旋转靠旋转电机带动螺旋锥形齿轮带动转向立柱旋转,从而带动旋转臂转动。
  2、扦样小车的前后移动靠扦样小车移动电机通过钢丝绳使扦样小车前后移动。
  3、扦样杆上下移动靠扦样杆升降电机通过钢丝绳带动扦样杆上下移动。
  4、扦样过程
  当扦样点选好后,启动微型吸粮器,再启动扦样杆升降电机按下降按钮。当扦样杆插入粮食后,微型吸粮器使吸粮管与扦样杆形成一定的负压,这时粮食从扦样孔进入通过吸粮管进入微型吸粮器内,即完成了扦样作业。扦样杆插入粮内深度可根据车辆车箱底板高低,调整扦样杆最低限位开关。避免扦样杆下降过位触及车箱底板,损坏扦样杆。

六、使用与维修
  1、手动控制操作
  (1)接通电源。
  (2)启动微型吸粮器
  (3)按钮操作,工作台面板上的扦样杆升降,扦样小车前、后移动、转向臂旋转左右等按钮操作。
  2、遥控操作。当操作者离开操作台时可利用遥控器操作扦样杆、扦样小车的移动及转向臂的转动。
  3、维护
  A、钢丝绳长期使用后,会发生拉长现象,这时必须拉紧。
  B、微型吸粮器内部滤网每扦50车后必须进行清理。
  C、经常检查吸粮管是否磨损而漏气,应及时更换。
  D、扦样完成后,把扦样杆置于最低位置,移动小车靠近立柱位置,旋转臂置于非通道上方。
  E、使用中,定期检查电控回路的各连接点是否有脱落或松动。有之排除。
生产的粮食扦样机是专门为实现???车载包装粮食、散粮无盖运输车的自动扦样而设计的。粮食扦样机主要有22部分组成;1.地脚螺栓 2、地脚法兰 3、固定立柱 4、中节法兰 5、旋转电机 6、高清摄像头。7、扦样小车动力电机 8、固定支撑架 9、扦样机横臂 10、配重支架 11、配电箱、12、配重拉线 13、传送链条 14、线排 15、扦样小车 16、限位开关 17、扦样杆 18、吸粮管 19、吸粮风机 20、储粮桶 21、显示器 22、操作面板。


 1.旋转臂的旋转靠旋转电机带动螺旋锥形齿轮带动转向立柱旋转,从而带动旋转臂转动。
 2.旋转臂前后移动,伸缩依靠油缸完成。
 3.扦样杆上下依靠油缸来完成。
 4.扦样过程:当扦样点选好后,启动微型吸粮器,再启动扦样杆升降电机按下降按钮。当扦样杆插入粮食后,微型吸粮器使吸粮管与扦样杆形成一定的负压,这时粮食从扦样孔进入通过吸粮管进入微型吸粮器内,即完成了扦样
